U području preciznog inženjeringa i proizvodnje, čelične bušilice igraju ključnu ulogu. Kao posvećeni dobavljačČelične bušilice, imao sam privilegiju da razumijem ove komponente do veoma detalja. Jedno od najčešće postavljanih pitanja u našoj industriji je o klasi tolerancije čeličnih čahura za bušenje. U ovom postu na blogu ću proučiti koje su klase tolerancije, njihovu važnost i kako se primjenjuju na čelične bušilice.
Razumijevanje klasa tolerancije
Tolerancija se definiše kao ukupan iznos za koji je dozvoljeno da varira određena dimenzija. U svijetu proizvodnje nemoguće je svaki put proizvoditi dijelove tačnih dimenzija. Uvijek postoje male varijacije zbog faktora kao što su sposobnosti mašine, habanje alata i svojstva materijala. Klase tolerancije su standardizirani način definiranja i kontrole ovih varijacija.
Obično su specificirani u međunarodnim standardima kao što je ISO (Međunarodna organizacija za standardizaciju) ili nacionalnim standardima kao što je ANSI (Američki nacionalni institut za standarde). Ovi standardi daju jasan skup pravila i vrijednosti za različite stepene tolerancije, koji se koriste kako bi se osigurala zamjenjivost i funkcionalnost dijelova kod različitih proizvođača.
Važnost klasa tolerancije u čeličnim čaurama za bušenje
Čelične čahure za bušilice koriste se u širokom rasponu primjena, od jednostavnih DIY projekata do visoke precizne industrijske obrade. Preciznost ovih čahura je od vitalnog značaja za ukupni učinak bušenja.
- Precizno bušenje: U preciznoj obradi, malo odstupanje u veličini bušilice može dovesti do izbušenja rupa izvan specifikacije. To može uzrokovati probleme kao što su nepravilna pričvršćivanja za pričvršćivače, neusklađenost komponenti i na kraju, neispravan krajnji proizvod. Na primjer, u vazduhoplovnoj industriji, gdje komponente moraju da se uklope s izuzetnom preciznošću, prava klasa tolerancije čahura za bušenje nije predmet pregovora.
- Životni vijek alata: Ispravna klasa tolerancije također utiče na vijek trajanja burgije. Čaura sa prevelikom tolerancijom može dozvoliti da se svrdlo klati tokom rada, što dovodi do neravnomernog habanja burgije i skraćuje njen životni vek. S druge strane, čahura s preteskom tolerancijom može uzrokovati prekomjerno trenje, također skraćujući vijek trajanja alata.
- Zamjenjivost: Kada radite na velikim projektima, često je potrebno imati dijelove koji se mogu lako zamijeniti. Standardizirane klase tolerancije osiguravaju da se čahure za bušenje različitih dobavljača mogu koristiti naizmenično, sve dok zadovoljavaju iste specifikacije tolerancije.
Uobičajene klase tolerancije za čelične bušilice
Postoji nekoliko uobičajenih klasa tolerancije koje se koriste za čelične bušilice, a mogu se klasificirati na osnovu vrste pristajanja i potrebne preciznosti.
Tolerancije rupa
- H7 Tolerancija: Ovo je jedna od najčešće korišćenih tolerancija rupa za bušilice. "H" označava sistem rupa - osnova, a "7" predstavlja stepen tolerancije. Tolerancija H7 omogućava relativno labav prileganje, što je pogodno za operacije bušenja opće namjene gdje je prihvatljiv mali zazor. Omogućava jednostavnu ugradnju svrdla i smanjuje rizik od vezivanja.
- H6 Tolerancija: Korak u preciznosti od H7, tolerancija H6 nudi čvršće pristajanje. Često se koristi u aplikacijama gdje su potrebni precizniji prečnici rupa, kao što je proizvodnja mehaničkih komponenti sa dijelovima koji se priliježu.
- H5 Tolerancija: Ovo je klasa tolerancije visoke preciznosti. Bušilice klase H5 koriste se u izuzetno preciznim operacijama, poput proizvodnje medicinskih uređaja ili vrhunske elektronike, gdje i najmanje odstupanje može imati značajne posljedice.
Tolerancije osovine
- g6 Tolerancija: Kada se uzme u obzir vanjski prečnik čahure za bušenje (koji se često smatra "osovinom" u kontekstu analize uklapanja), tolerancija g6 je uobičajen izbor. Omogućava mali zazor, što omogućava jednostavnu ugradnju čahure u učvršćenje, uz zadržavanje određenog nivoa preciznosti centriranja.
- f7 Tolerancija: Tolerancija f7 je nešto labavija od g6. Može se koristiti kada je potrebno malo više slobodnog prostora, na primjer, u aplikacijama gdje je potrebno često mijenjati čahuru ili gdje postoje temperaturne varijacije koje mogu uzrokovati širenje ili kontrakciju materijala.
Faktori koji utječu na odabir tolerancije
Prilikom odabira odgovarajuće klase tolerancije za čelične bušilice, potrebno je uzeti u obzir nekoliko faktora:
- Zahtjevi za prijavu: Prvi i najvažniji faktor je specifična primjena. Kao što je ranije spomenuto, primjene u industrijama kao što su zrakoplovstvo, medicina i elektronika zahtijevaju veću preciznost, a time i uže klase tolerancije. Nasuprot tome, primjene poput opće obrade metala ili drva mogu omogućiti manje tolerancije.
- Veličina burgije: Veličina burgije koja se koristi također utiče na odabir tolerancije. Manja burgija su osjetljivija na varijacije u veličini čahure, tako da mogu zahtijevati strožu klasu tolerancije kako bi se osiguralo precizno bušenje.
- Proces proizvodnje: Proizvodni proces koji se koristi za proizvodnju čaura za bušenje igra ulogu u odabiru tolerancije. Neke proizvodne metode, kao što je CNC obrada, mogu postići veću preciznost i uže tolerancije u poređenju sa tradicionalnim procesima obrade. Ako proizvodni proces ima ograničenja u smislu preciznosti, klasa tolerancije će se možda morati prilagoditi u skladu s tim.
Komplementarni proizvodi u našem katalogu

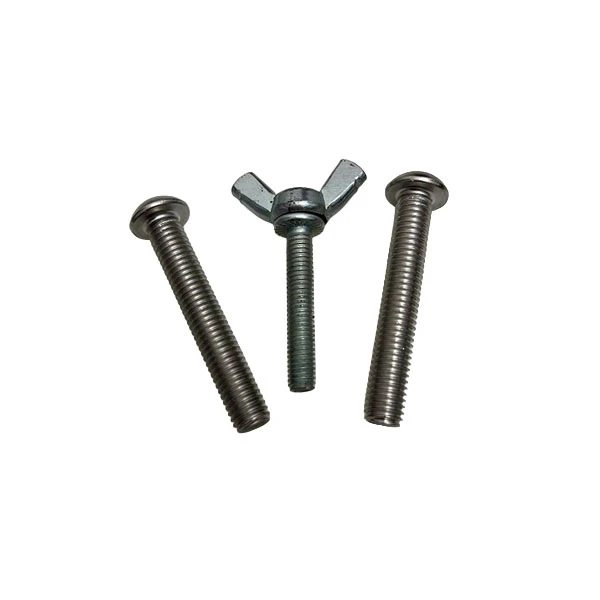

Pored našeg visokog kvalitetaČelične bušilice, nudimo i druge srodne proizvode koji mogu poboljšati vaše operacije obrade. Na primjer, našČelični umetakpruža pouzdan način za izradu navojnih umetaka u različitim materijalima, osiguravajući čvrstu i izdržljivu vezu. I našeM6 Butterfly Boltje praktično rješenje za pričvršćivanje, idealno za primjene gdje je potrebna brza i laka montaža i demontaža.
Kontaktirajte nas za nabavku
Ako ste na tržištu za čelične čahure za bušenje ili bilo koji od naših drugih proizvoda, mi smo tu da vam pomognemo. Naš tim stručnjaka može vam pomoći u odabiru prave klase tolerancije za vaše specifične potrebe, osiguravajući da dobijete komponente s najboljim performansama za vaše projekte. Bilo da ste mala radionica ili veliki industrijski proizvođač, mi imamo proizvode i znanje da ispunimo vaše zahtjeve.
Razumijemo da je svaki projekat jedinstven i posvećeni smo pružanju prilagođenih rješenja. Stoga, ako imate bilo kakvih pitanja ili trebate dodatne informacije, ne ustručavajte se kontaktirati. Radujemo se što ćemo započeti produktivan dijalog s vama i zadovoljiti vaše potrebe za nabavkom.
Reference
- ISO 286 - 1:2010, Geometrijske specifikacije proizvoda (GPS) - Tolerancije linearne veličine kodirane simbolima za opštu upotrebu i za potrebe koordinacije - Dio 1: Osnove tolerancije, odstupanja i uklapanja.
- ANSI B4.1 - 1967 (R2004), Preferirane granice i odgovara za cilindrične dijelove.
- Machinery's Handbook, 31. izdanje, Industrial Press Inc.
